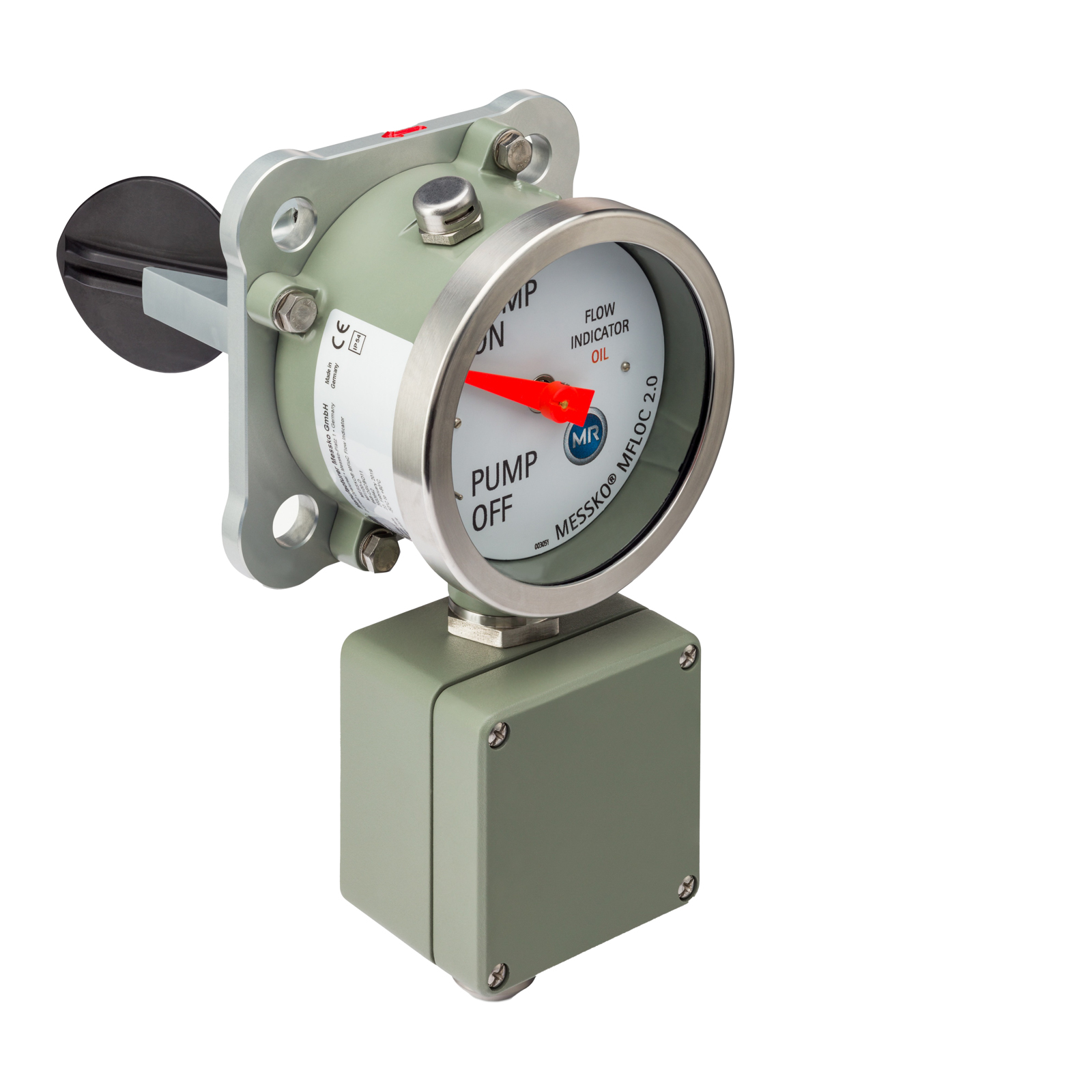

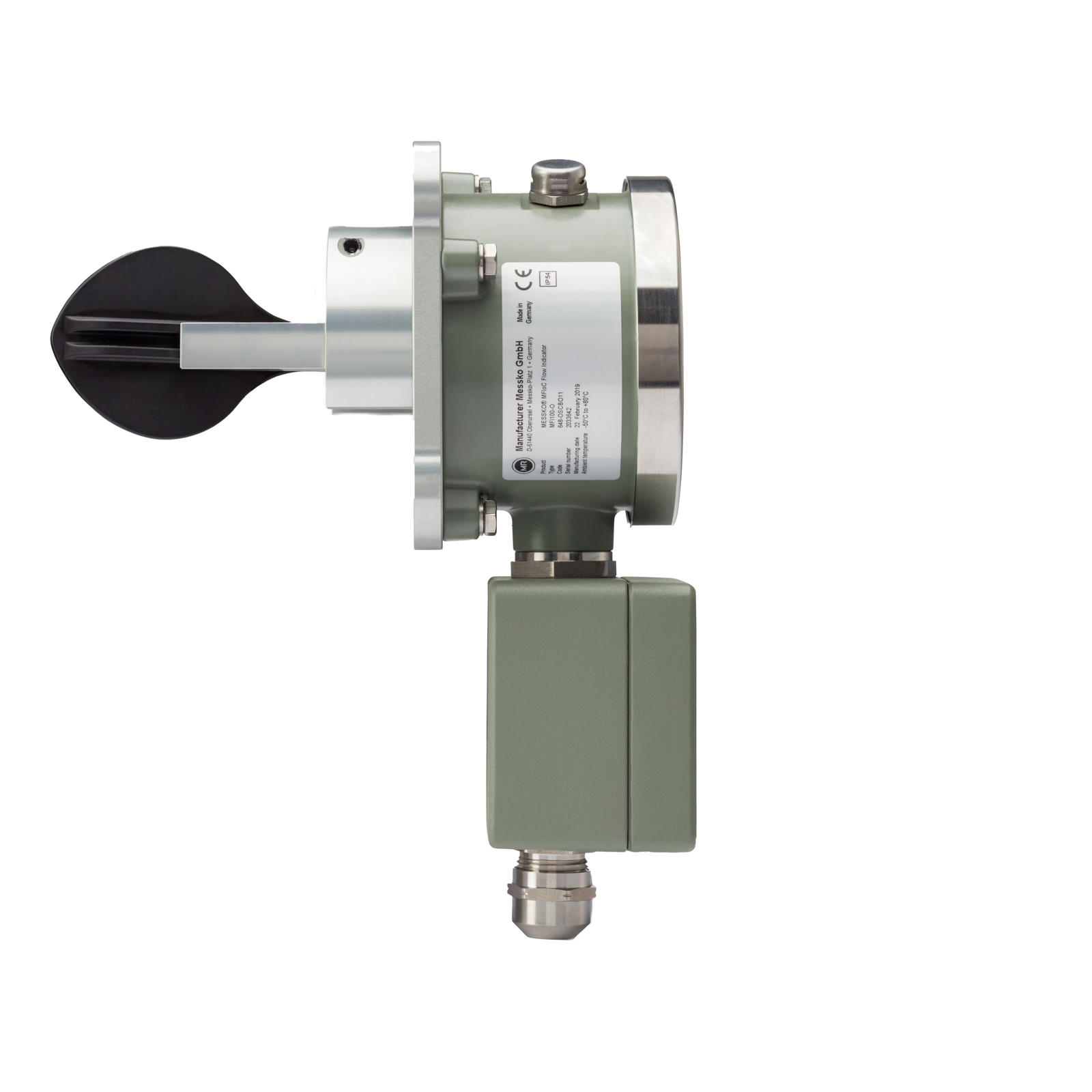

MESSKO® MFLOC 2.0
Zuverlässige Durchflussüberwachung für Transformator-Kühlsysteme
Überwachen Sie den Öl- oder Wasserdurchfluss in Transformator-Kühlkreisläufen und erkennen Sie Störungen frühzeitig. Der MESSKO® MFLOC® 2.0 ermöglicht eine zuverlässige Anzeige und Signalisierung von Durchflusszuständen in verschiedenen Transformatoranwendungen.
Funktionsweise

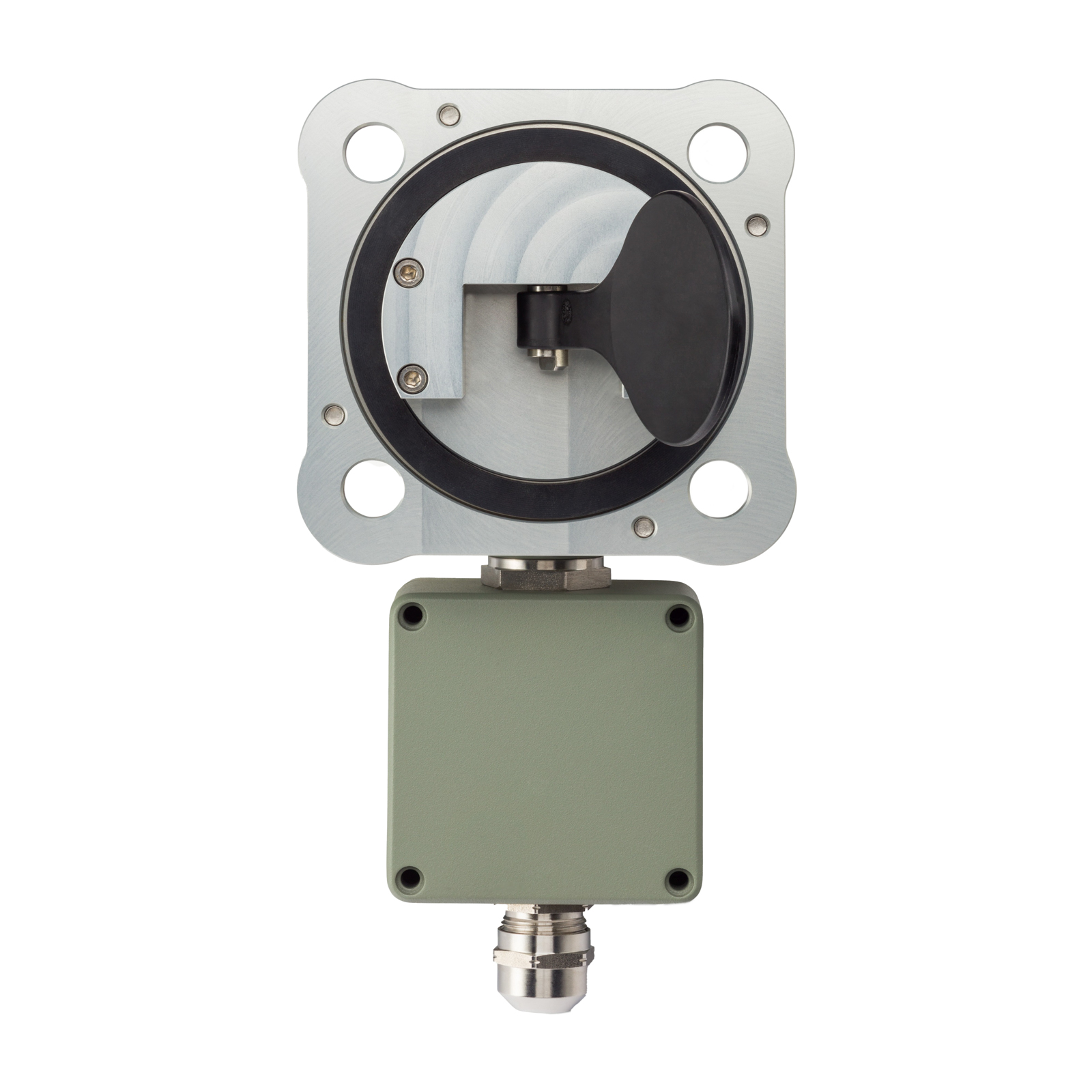

Ein im Strömungskanal angeordnetes Paddel wirkt als Widerstand im Kühlkreislauf. Bei vorhandenem Durchfluss wird das Paddel ausgelenkt und seine Bewegung über eine magnetische Kopplung auf einen Anzeigezeiger übertragen. Elektrische Signale können über Mikroschalter erzeugt werden, um den Betriebszustand des Kühlsystems anzuzeigen.
Warum dieses Produkt
- Erkennung von Störungen im Kühlkreislauf
- Zuverlässige Anzeige von Öl- oder Wasserdurchfluss
- Unterstützt den sicheren Betrieb von Transformatoren
- Geeignet für unterschiedliche Transformatoranwendungen
- Mechanisches Messprinzip mit robuster Ausführung
Eigenschaften
- Paddelbasiertes Messprinzip zur Durchflusserkennung
- Magnetische Kopplung zur Übertragung der Bewegung
- Mechanische Anzeige des Durchflusszustands
- Bis zu 2 Wechsler-Mikroschalter zur Signalisierung
- Geeignet für Öl, Wasser und alternative Isolierflüssigkeiten
Verfügbare MFLOC 2.0 Varianten
| Merkmal | 648-O2LBO11 (Achatgrau) |
648-O2ZBO11 (Zementgrau) |
|
|---|---|---|---|
| Kühlmedium | Öl | ||
| Flanschausführung | MFLOC 2.0 | ||
| Gehäuse | Achatgrau (RAL 7038) | Zementgrau (RAL 7033) | |
| Elektrischer Anschluss | Klemmenkasten M20x1,5 | ||
| Skalenfarbe | weiß, schwarze Beschriftung | ||
| Beschriftung | PUMP ON / OFF | ||
| Schutzklasse | IP66 | ||
| Umgebungstemperatur | -50°C bis +80°C | ||
Dokumente
| Name | Kategorie | Datum | Größe | Download |
|---|---|---|---|---|
| Betriebsanleitung | 06/2023 | 1.609 KB |
|
|
| Flyer | 05/2025 | 3.385 KB |
|
FAQ - Frequently Asked Questions
Welche Funktion hat der MFLOC 2.0?
Der MESSKO® MFLOC 2.0 Strömungswächter überwacht den Kühlmittelfluss im Kühlkreislauf eines Transformators. Er erkennt den Betriebszustand der Pumpe und stellt diesen mechanisch sowie elektrisch dar.
Wie funktioniert das Messprinzip?
Das Gerät arbeitet mit einem Paddel, das sich im Kühlkreislauf befindet. Der Durchfluss des Kühlmediums drückt das Paddel gegen einen Anschlag. Diese Bewegung wird über eine magnetische Kopplung auf die Anzeige übertragen und löst die Schaltkontakte aus.
Wie wird der Pumpenstatus signalisiert?

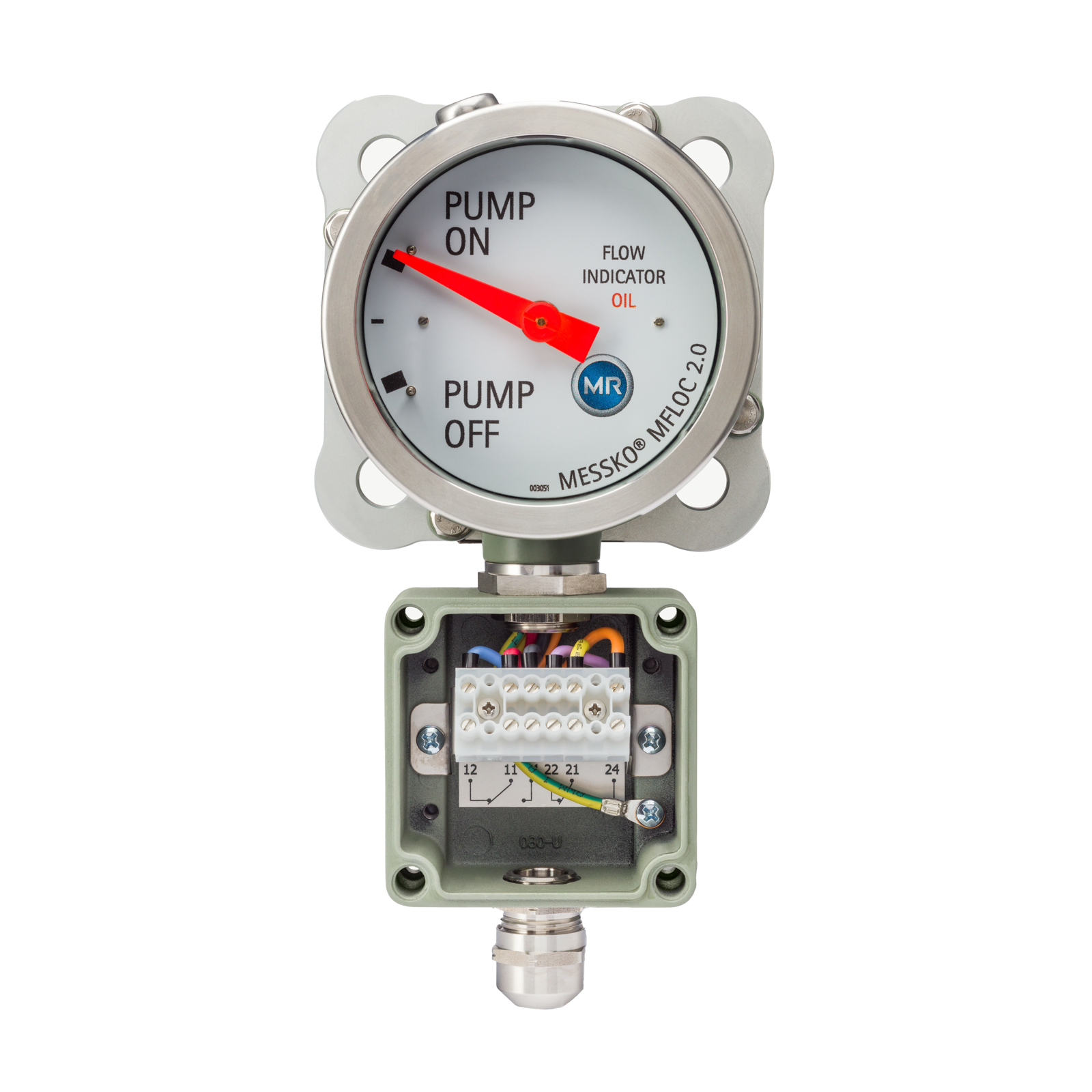

Der Pumpenstatus (PUMP ON / PUMP OFF) wird mechanisch über die Anzeige dargestellt und zusätzlich über zwei fest eingebaute Wechselkontakte (Mikroschalter) elektrisch signalisiert.
Welche Kühlmedien können verwendet werden?
Der MFLOC 2.0 ist für den Einsatz mit Wasser, Mineralöl sowie verschiedenen alternativen Isolierflüssigkeiten geeignet.
Sind Anpassungen für unterschiedliche Rohrdurchmesser oder Strömungsbedingungen erforderlich?
Nein. Der MFLOC 2.0 deckt gängige Rohrdurchmesser und Strömungsrichtungen ab, ohne dass Anpassungen wie eine Veränderung der Paddelgröße oder Kalibrierungen erforderlich sind.
Welche elektrischen Anschlussmöglichkeiten stehen zur Verfügung?
Der Anschluss erfolgt über einen Klemmenkasten mit M20x1.5 Kabelverschraubung oder alternativ über ANSI‑Stecker bzw. MIL‑Stecker, abhängig von der jeweiligen Ausführung.
Kann das Gerät im laufenden Betrieb ausgetauscht werden?
Ja. Durch die Trennung von Sensor und Anzeige mittels magnetischer Kopplung kann die Anzeigeeinheit im Betrieb ausgetauscht werden, ohne den Kühlkreislauf zu öffnen.
Für welche Einsatzumgebungen ist der MFLOC 2.0 geeignet?
Das Gerät ist für den Innen- und Außeneinsatz geeignet und arbeitet zuverlässig im Temperaturbereich von -40 °C bis +80 °C. Für anspruchsvolle Umgebungen sind Varianten mit erhöhtem Korrosionsschutz (C5H oder CX) verfügbar.
