ECOTRAC® SMART BREATHER
Haben Sie Fragen bezüglich ECOTRAC® SMART BREATHER?
Einfach starten, Fragen stellen - und ein passendes Angebot erhalten.
Intelligenter Feuchtigkeitsschutz für Transformatoren
Sichern Sie die langfristige Zuverlässigkeit Ihrer Transformatoren mit ECOTRAC® SMART BREATHER – der intelligenten, wartungsfreien Lösung zur Feuchtigkeitskontrolle. Für alle Klimazonen konzipiert, entfeuchtet er kontinuierlich die einströmende Luft und optimiert Regenerationszyklen mithilfe eines intelligenten Algorithmus – so bleiben Ihre Anlagen sicher, effizient und kostengünstig.
ECOTRAC® SMART BREATHER bietet branchenführenden Schutz für ölisolierte Transformatoren, Stufenschalter und Drosselspule. Durch die Entfernung von Feuchtigkeit aus der einströmenden Luft verhindert er die Alterung der Isolierung und kostspielige Ausfälle.
Das zustandsbasierte, selbstregenerierende System aktiviert sich nur bei Bedarf – das senkt den Energieverbrauch und verlängert die Lebensdauer. Diese intelligente Herangehensweise gewährleistet die Einhaltung internationaler Standards und maximiert die Betriebszeit.
Einfach in der Handhabung: ECOTRAC® SMART BREATHER macht routinemäßige Wartungsarbeiten an Entlüftern überflüssig und passt sich unterschiedlichen Umgebungsbedingungen an. Ob in tropischer Feuchtigkeit oder in trockenen Klimazonen – er liefert konstante Leistung ohne manuelle Eingriffe und ist damit die nachhaltige, kosteneffiziente Wahl für moderne Transformatorflotten.
Wartungsfreier Betrieb
- Kein Austausch oder Entsorgen von Silicagel
- Keine routinemäßige Reinigung des Ölbehälters
- Keine vorbeugenden Inspektionen erforderlich
- Keine Ausfallzeiten für Wartung
Intelligente Feuchtigkeitskontrolle
- Kontinuierliche Entfeuchtung und Überwachung des Atemzyklus
- Zustandsabhängige Regeneration durch intelligenten Algorithmus
- Große Kontaktfläche für maximale Effizienz
- Verhindert kostspielige Isolationsschäden und Alterung
Reduzierte Betriebsrisiken
- Vollständige Kontrolle der Restfeuchte
- Erhält Isolationseigenschaften für lange Lebensdauer
- Verhindert vorzeitige Alterung von Transformator-Komponenten
- Gewährleistet die Einhaltung internationaler Standards
Nachhaltigkeit & Kosteneinsparung
- Keine Umweltbelastung durch verbrauchtes Trockenmittel
- Geringere Wartungskosten über den gesamten Lebenszyklus
- Energieeffizienter Regenerationsprozess
- Bewährte Zuverlässigkeit in allen Klimazonen
ECOTRAC® SMART BREATHER
Luftentfeuchter, Wartungsfrei, Kontinuierliche Überwachung

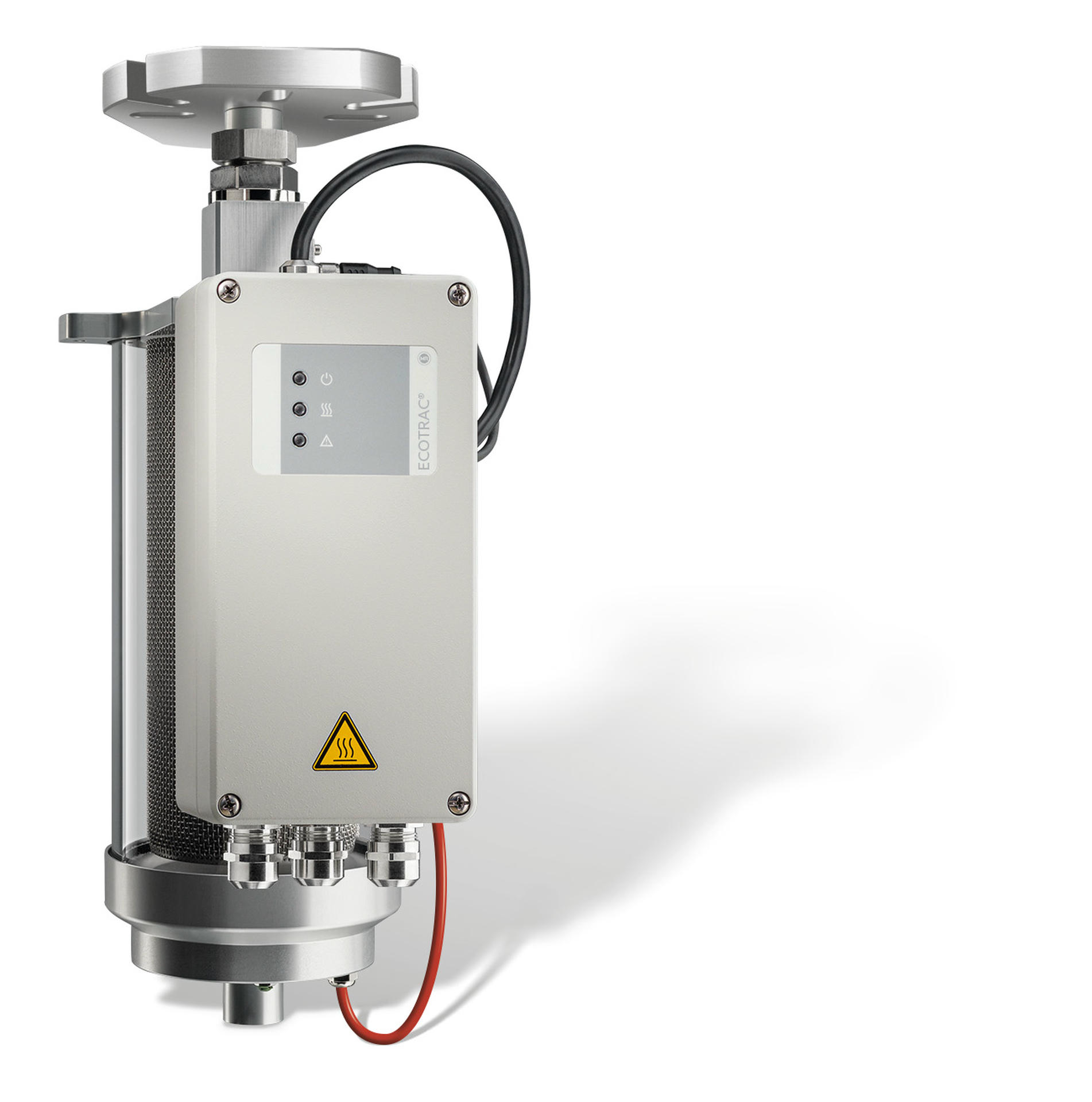

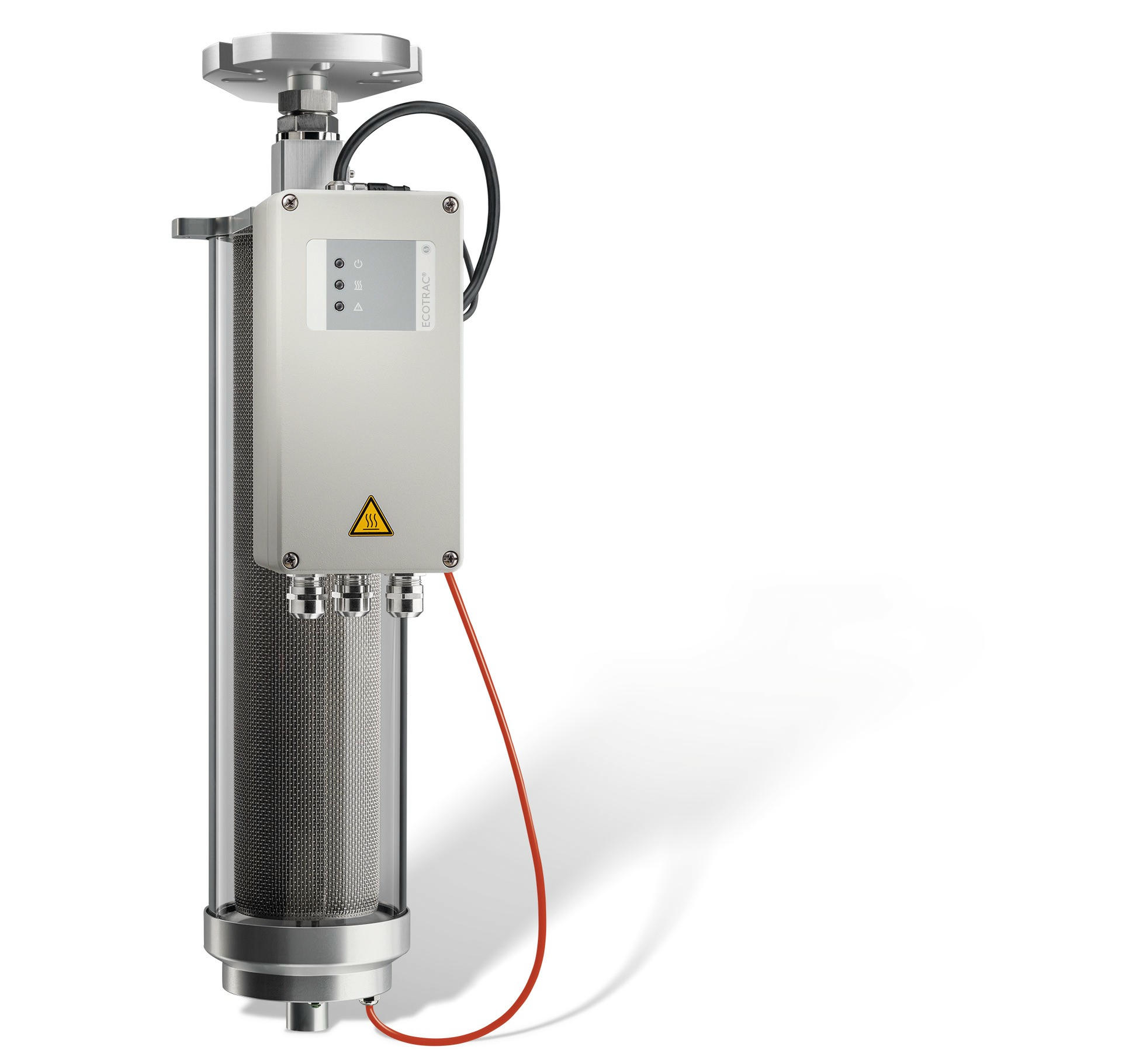

Der ECOTRAC® SMART BREATHER ist ein wartungsfreier Luftentfeuchter zur kontinuierlichen Entfeuchtung und Überwachung von Stufenschaltern, Löschspulen und Transformatoren. Das System regeneriert sich automatisch nach Überschreiten der maximalen Luftfeuchtigkeit und sorgt für dauerhaft niedrige Feuchtigkeit in der einströmenden Luft und im Isolieröl. Verfügbar in vier Varianten – SL, SH, ML und MH – mit unterschiedlichen Silikagel-Kapazitäten (1,1 kg oder 2,2 kg) und Temperaturbereichen. Die Versionen SH und MH verfügen über beheizte Filter für Anwendungen in kalten Klimazonen. Eine optionale RS485-Schnittstelle ist für die Integration in SCADA-Systeme verfügbar.
| Funktionen | S Variante | M Variante | ||
|---|---|---|---|---|
| Anwendung | OLTC und Transformatoren (≤40 MVA) | Transformatoren (40...200 MVA) | ||
| Version | SL | SH | ML | MH |
| Silikagel-Inhalt: | 1,1 kg | 2,2 kg | ||
| Stromversorgung: | 110...127V AC/DC, 50/60 Hz | 110...127V AC/DC, 50/60 Hz | ||
| oder 200...240V AC/DC, 50/60 Hz | oder 200...240V AC/DC, 50/60 Hz | |||
| Betriebstemperatur: | 0...70°C (+32...158°F) | -50...70°C (+32...158°F) | 0...70°C (+32...158°F) | -50...70°C (+32...158°F) |
| Kommunikation (Modbus RTU): | ✗ | ✓ | ✗ | ✓ |
| Filterheizung:* | ✗ | ✓ | ✗ | ✓ |
*Die Filterheizung wird in Regionen benötigt, in denen die Umgebungstemperatur über einen Zeitraum von mehr als 20 Tagen unter 0°C liegt.
Legende
✓ = verfügbar | ◯ = optional | ✗ = nicht enthalten
Folgende Komponenten sind im Lieferumfang enthalten:
- ECOTRAC® SMART BREATHER Luftentfeuchter
- Universalflansch (kompatibel zu DN42562 und zu 4-Loch-Rundflansche mit Lochkreisdurchmesser 75...115 mm)
- Beiblatt mit den Links zur digital bereitgestellten BA in 9 Sprachen
- Die Betriebsanleitung liegt nicht bei und wird nur digital bereitgestellt: über den QR Code am Typenschild oder den Links, die im Beiblatt aufgeführt sind
Dokumente
| Name | Kategorie | Datum | Größe | Download |
|---|---|---|---|---|
ECOTRAC® SMART BREATHER Betriebsanleitung |
Betriebsanleitung | 25.04.2024 | 4.8 MB |
 |
|
ECOTRAC® SMART BREATHER Technische Daten |
Technische Daten | 25.04.2024 | 987 KB |
|
Häufige Fragen (FAQs)
Wozu dient der ECOTRAC® SMART BREATHER?
Es handelt sich um einen wartungsfreien Luftentfeuchter, der zur kontinuierlichen Entfeuchtung und Überwachung von Laststufenschaltern und Leistungstransformatoren entwickelt wurde und die Betriebssicherheit erhöht.
Was sind die wichtigsten Vorteile der wartungsfreien Luftentfeuchtern ECOTRAC® SMART BREATHER gegenüber konventionellen Luftentfeuchtern Entlüftern?
| Kategorie | Konventionelle Luftenfeuchter | Wartungsfreie Luftentfeuchter ECOTRAC® SMART BREATHER |
|---|---|---|
| Wartungskosten | Erfordert regelmäßigen Austausch des Silikagels und Sichtprüfungen | Kein Austausch des Silikagels; keine Sichtprüfungen; selbstregenerierendes System |
| Gesamtbetriebskosten | Geringere Anschaffungskosten, aber höhere langfristige Wartungs- und Instandhaltungskosten | Höhere Anschaffungskosten, aber kurze Amortisationszeit |
| Nachhaltigkeit | Häufige Wartungsfahrten erhöhen die Emissionen; regelmäßige Entsorgung von gebrauchtem Silikagel | Deutliche Reduzierung der CO₂-Emissionen durch weniger Besuche vor Ort; keine Silikagelentsorgung |
| Überwachung und Diagnose | Manueller Austausch des Silikagels erforderlich | Selbstregenerierendes Silikagel mit intelligenten Trocknungszyklen |
| Keine Echtzeitüberwachung oder -diagnose | Selbstregenerierendes Silikagel mit intelligenten Trocknungszyklen | |
| Verlängerung der Lebensdauer des Transformators | Weniger effektive Feuchtigkeitskontrolle; höheres Risiko einer Beeinträchtigung der Isolierung | Verbesserte Feuchtigkeitskontrolle verlängert die Lebensdauer der Isolierung und reduziert Störungen |
| Betriebseffizienz | Manuelle Überwachung und feste Wartungspläne | Selbstlernender Algorithmus optimiert die Regeneration; keine Silikagel-Entsorgung |
| Regenerierungsmethode | Manueller Austausch von gesättigtem Silikagel | Automatische Regeneration über Widerstandsheizung |
| Flexibilität bei der Installation | Eingeschränkte Kompatibilität; möglicherweise ist eine Flanschanpassung erforderlich | Universalflansch passt auf verschiedene DIN- und Rundflansche; kompaktes Design |
Wie regeneriert sich der Luftentfeucher selbst?
Das Gerät verwendet einen zustandsabhängigen, selbstlernenden Algorithmus, um zu erkennen, wann die Luftfeuchtigkeit einen Schwellenwert überschreitet, und leitet automatisch die Regeneration des Silikagels ein.
Ist ECOTRAC® SMART BREATHER für die Nachrüstung bestehender Anlagen geeignet?
Ja, er ist für eine einfache Nachrüstung ausgelegt und unterstützt verschiedene Flanschtypen, darunter Dreiecksflansche nach DIN 42562 und runde Flansche mit 4 Bohrungen.
Welche Wartungsarbeiten sind erforderlich?
Der Entlüfter ist als wartungsfrei klassifiziert. Je nach Nutzung können jedoch regelmäßige Inspektionen und ein Batteriewechsel (CR2032) erforderlich sein.
Welche Schutzarten hat das Gerät?
Gesamtes Gerät: IPx6 (Spritzwasser von oben/seitlich)
Anschlusskasten: IP66 und IP67
Alle externen Teile sind UV- und witterungsbeständig.
Wird Fernüberwachung unterstützt?
Ja, über die optionale Modbus-Schnittstelle und den Sensorbus von MR, wodurch die Integration in digitale Transformatorüberwachungssysteme möglich ist.
